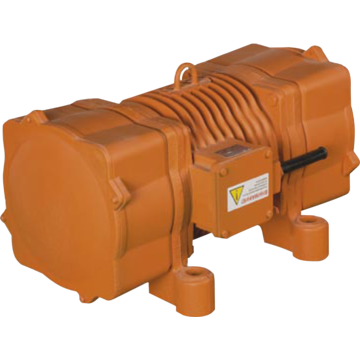

Вибратор ИВ-105-2.2, 380 В
В наличии
Гарантийный срок службы – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
Техническая характеристика вибратора ИВ-105-2.2
| Номинальная потребляемая мощность, кВт | 2,7 |
| Номинальная напряжение, В | 380 |
| Номинальная частота тока, Гц | 50 |
| Частота вращения, об.мин | 3000 |
| Статический момент, кг.см | 20,0…40,0 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 19,8…40,0 |
| Габаритные размеры, мм | 565х345х320 |
| Присоединительные размеры, мм | 260х285Ø27 |
| Масса ИВ-105-2.2, кг | 79,5 |
| Рабочий ресурс, ч | 700 |
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
Комплект поставки ИВ-105-2.2
| Вибратор | 1 шт |
| Руководство по эксплуатации | 1 шт |
Регулировка статического момента дебалансами
Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем:
S1 – продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. – отдых;
S3 40% - повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. – отдых.
| Вибратор | ИВ-105-2,2 | |||||
| Положение дебалансов | I | II | III | IV | V | VI |
| Статический момент дебаланса, кг-см (%) | 20,0 | 26,0 | 32,0 | 36,0 | 38,8 | 40,0 |
| Вынуждающая сила при синхронной частоте колебаний, кН (%) | 19,8 | 25,6 | 31,6 | 36,0 | 38,0 | 40,0 |
| Вынуждающая сила при частоте колебаний холостого хода, кН | 16,1 | 21,0 | 25,8 | 29,0 | 31,2 | 32,2 |
| Режим работы по ГОСТ Р 52776-2007 | S1 | S1 | S3 60% | S3 60% | S3 40% | S3 40% |
Габаритные и присоединительные размеры
| Тип вибратора | L | B | H | L1 | A | A1 | D | h |
| ИВ-105-2,2 | 565 | 345 | 320 | - | 260 | 285 | 27 | 40 |
Параметры установочной плиты
| Габаритные размеры, мм, не менее | 500х500 |
| Толщина, мм, не менее | 24 |
| Неплоскостность, мм, не более | 0,25 |
Крепежные болты
| Номинальные размеры, мм | М24х100 |
| Момент затяжки, Нм | 710 |
| Класс прочности | 8,8 |
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
Значения тока в зависимости от режима работы
| Тип вибратора | Ток, А при режиме работы S1 | Ток, А при режиме работы S3 60% | Ток, А при режиме работы S3 40% |
| ИВ-105-2,2 | 5,0 | 6,3 | 7,0 |
Площадочный вибратор ИВ-105-2.2 – устройство, широко применяемое на строительных объектах, там, где производится заливка бетона или возведение каркасно-монолитных зданий. Машина имеет огромный спектр использования, однако, наиболее часто ее эксплуатируют при уплотнении бетона и грунта во избежание появления воздушных пустот, обеспечения повышенной надежности возводимых объектов. Также данная модель используется с целью просеивания сыпучей продукции, ускорения процесса ее выгрузки в случае слеживания в результате длительного хранения и транспортировки.
Принцип действия
Перед тем, как использовать вибратор ИВ-105-2.2, его необходимо прикрепить к столу, помосту или другой емкости с сыпучей продукцией, применив предусмотренные для этой цели металлические лапы, обеспечивающие устойчивость устройств. Вибрация, воздействующая на сыпучие и жидкие материалы, создается электродвигателем с короткозамкнутым ротором и дебалансами.
Наша компания предлагает большой ассортимент площадочных вибраторов, среди которых и ИВ-105-2.2 по доступным ценам. Любое устройство из представленных в нашем каталоге, Вы можете выгодно приобрести без посредников.
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
|
