Площадочный вибратор ИВ-104Б, 380 В
В наличии
Гарантийный срок службы – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
Техническая характеристика вибратора ИВ-104Б
| Номинальная потребляемая мощность, кВт | 0,53 |
| Номинальная напряжение, В | 380 |
| Номинальная частота тока, Гц | 50 |
| Частота вращения, об.мин | 1500 |
| Статический момент, кг.см | 12,5…25,0 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 3,1…6,2 |
| Габаритные размеры, мм | 405х235х250 |
| Присоединительные размеры, мм | 130х190Ø17 |
| Климатическое исполнение | У2 |
| Масса ИВ-104Б, кг | 25 |
| Рабочий ресурс, ч | 900 |
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
Комплект поставки ИВ-104Б
| Вибратор | 1 шт |
| Руководство по эксплуатации | 1 шт |

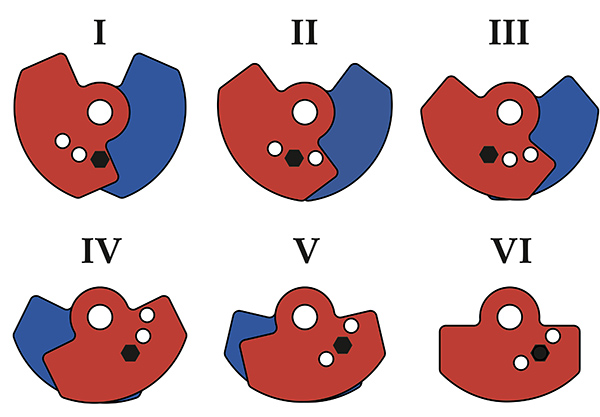

Регулировка статического момента дебалансами
| Вибратор | ИВ-104Б | |||||
| Положение дебалансов | I | II | III | IV | V | VI |
| Статический момент дебаланса, кг-см (%) | 12,5 | 16,9* | 20,6 | 22,7 | 24,4 | 25,0 |
| Вынуждающая сила при синхронной частоте колебаний, кН (%) | 3,1 | 4,2 | 5,1 | 5,6 | 6,0 | 6,2 |
| Вынуждающая сила при частоте колебаний холостого хода, кН | 2,4 | 3,2 | 4,0 | 4,4 | 4,7 | 4,8 |
| Режим работы по ГОСТ Р 52776-2007 | S1 | S1 | S3 60% | S3 60% | S3 40% | S3 40% |
Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем:
S1 – продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительно-стью включения 6 мин., 4 мин. – отдых;
S3 40% - повторно-кратковременный режим работы с продолжительно-стью включения 4 мин., 6 мин. – отдых.
Габаритные и присоединительные размеры
| Тип вибратора | L | B | H | L1 | A | A1 | D | h |
| ИВ-104Б | 405 | 235 | 250 | 175 | 130 | 190 | 17 | 60 |
Параметры установочной плиты
| Габаритные размеры, мм, не менее | 400х400 |
| Толщина, мм, не менее | 16 |
| Неплоскостность, мм, не более | 0,25 |
Крепежные болты
| Номинальные размеры, мм | М16х100 |
| Момент затяжки, Нм | 210 |
| Класс прочности | 8,8 |
Значения тока в зависимости от режима работы
| Тип вибратора | Ток, А при режиме работы S1 | Ток, А при режиме работы S3 60% | Ток, А при режиме работы S3 40% |
| ИВ-104Б | 1,4 | 1,6 | 1,9 |
Вибратор электромеханический общего назначения с круговыми колебаниями ИВ-104Б и вибратор электромеханический общего назначения с круговыми колебаниями повышенной надежности ИВ-104Н предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ, в т.ч. для мини кирпичных блочных установок.
Вибраторы ИВ-104Б представляют собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу.
Для регулирования величины вынуждающей силы вибратора ИВ-104Б дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.
Вибратор ИВ-104Н повышенной надежности – это повышенная пыле- влаго- защищенность, чугунные щиты, повышенная прочность обмоток, селективная сборка. Повышенный рабочий ресурс (как минимум в 3 раза).
Вибраторы ИВ-104Б могут работать с регулируемым электронным преобразователем частоты, позволяющим менять частоту вибрации от 0 до 1,5 номинальной, в пределах допустимой величины вынуждающей силы, экономить электроэнергию, ограничивать пусковые токи, выбирать оптимальный режим работ
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
|
